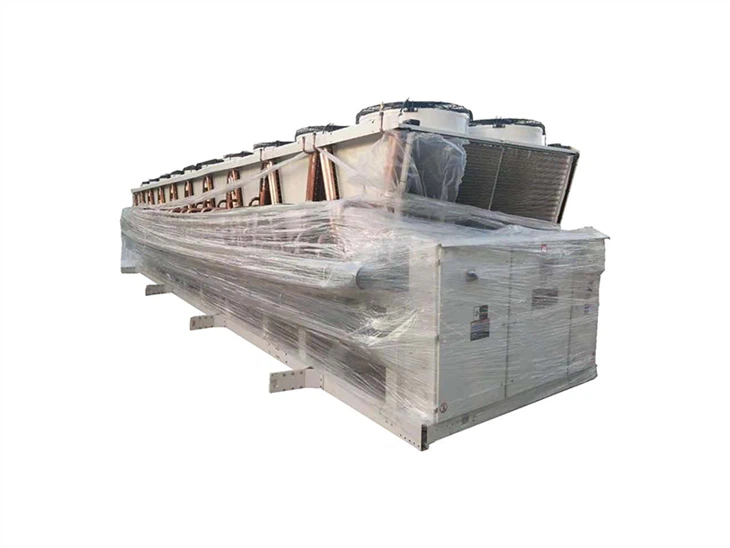

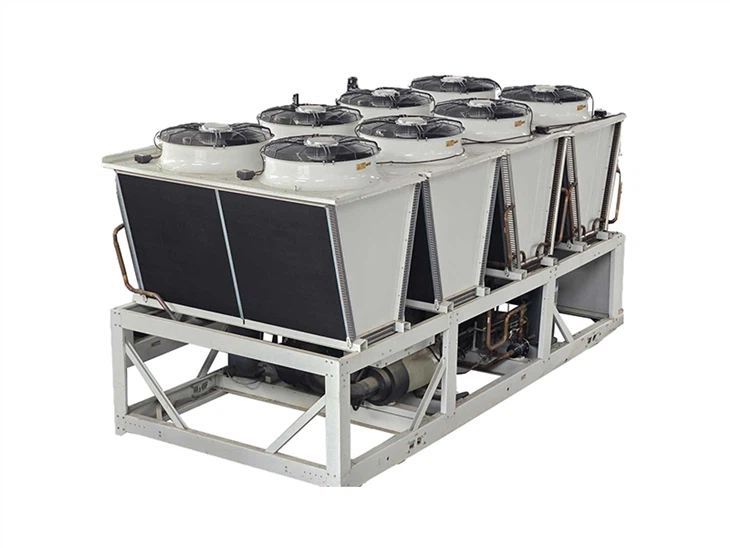

Trane RTAG dzesētājs
video
Trane RTAG dzesētājs

Trane RTAG dzesētājs

Trane rtag Chillers ir augstas -veiktspējas, energoefektīvs- dzesēšanas risinājums, kas paredzēts komerciāliem un rūpnieciskiem lietojumiem. RTAG sērija ir pazīstama ar savu uzticamību un videi draudzīgajām īpašībām, un tā ir ideāli piemērota lielu un vidēja izmēra ēku un objektu dzesēšanai, piedāvājot izcilu energoefektivitātes, vides un darbības stabilitātes līdzsvaru.

Nosūtīt pieprasījumu
Lejupielādēt

Apraksts

Funkcijas

Ir noliktavā, gatavs nosūtīšanai

1. Augsts energoefektivitātes koeficients:

-RTAG sērijai ir augstas-efektivitātes dubulto-vītņu kompresori, kas nodrošina izcilu energoefektivitātes koeficientu dažādos slodzes apstākļos. Tas ievērojami samazina ekspluatācijas izmaksas, nodrošinot COP (veiktspējas koeficientu) līdz 3,2.

-Izmantojot šo augsto efektivitāti, lietotāji var sagaidīt samazinātu enerģijas patēriņu un zemākus komunālo pakalpojumu rēķinus, padarot RTAG sēriju par izmaksu{1}}efektīvu risinājumu lielām dzesēšanas prasībām.

2. Videi draudzīgs dzesētājs:

-RTAG sērijas Trane skrūvējamā dzesētājā tiek izmantots aukstumaģents R134a, kas ir videi draudzīgāks risinājums salīdzinājumā ar tradicionālajiem aukstumaģentiem. Tas palīdz samazināt iekārtas ietekmi uz vidi, atbalstot globālos ilgtspējības centienus, vienlaikus efektīvi izpildot komerciālo un rūpniecisko objektu dzesēšanas prasības.

3. Inteliģentā vadības sistēma:

-RTAG dzesētāji ir aprīkoti ar skārienekrāna kontrolleri UC800, kas piedāvā uzlabotas adaptīvās vadības funkcijas. Tie ietver:

-Lai nodrošinātu labāku precizitāti, ir atiestatīta atdzesēta ūdens temperatūra.

-Vienības mīkstā ielāde, lai optimizētu sistēmas efektivitāti.

-Pamata slodzes kontrole un precīza slodzes kontrole uzlabotai veiktspējai.

-Tālvadības iespējas, kas nodrošina elastību un ērtu lietošanu.

-Šī viedā vadības sistēma nodrošina precīzi-noregulētu, atsaucīgu darbību, nodrošinot ierīces optimālu darbību mainīgos apstākļos.

4. Zema trokšņa līmeņa tehnoloģija:

-RTAG sērija piedāvā četras trokšņa iespējas, lai pielāgotos dažādām trokšņa prasībām.

-Standarta

-Daļēji-zems trokšņa līmenis

-Zems trokšņu līmenis

-Zems trokšņu līmenis un nakts režīms

-Šis trokšņa iespēju klāsts padara RTAG sēriju ideāli piemērotu lietojumiem, kur ir jākontrolē trokšņa līmenis, piemēram, biroju ēkās, slimnīcās un dzīvojamos rajonos.

5. Uzlabota vadības sistēma ar AdaptiView TD7:

-Ierīcē ir iekļauts AdaptiView TD7 dinamiskā krāsu displeja skārienekrāns un Symbio800 kontrolleri, kas nodrošina intuitīvu grafisko interfeisu ērtākai darbībai un sistēmas uzraudzībai.

-AdaptiView TD7 nodrošina vienkāršotu vadību un vizualizāciju, ļaujot operatoriem ātri novērtēt sistēmas veiktspēju un vajadzības gadījumā veikt pielāgojumus.

-Adaptīvā vadības loģika optimizē sistēmas darbību, nodrošinot efektīvu un uzticamu veiktspēju dažādos apstākļos.

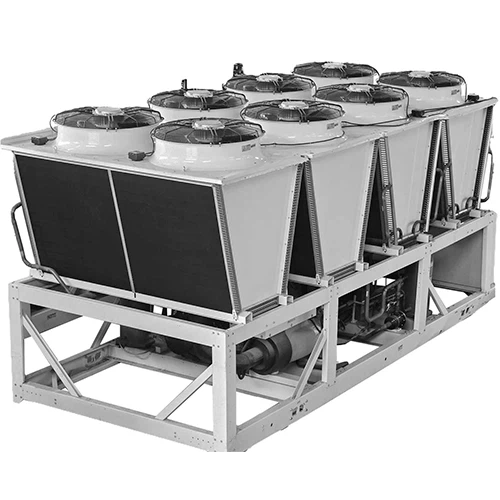

Modelis Trane RTAG Trane RTAG
Dzesēšanas jauda Konkrēti parametri ir pieejami tehniskajā datu lapā.
Svars un izmērs Konkrētus izmērus un svaru var atrast datu lapā.
Barošanas avots 380V/50Hz
Aukstumaģenta veids R-134A
Ekrāns AdaptiView TD7 un Symbio800 kontrolieri
COP Apmēram 3.2



Pieteikums



RTHG ūdens{0}}dzesējamie Trane skrūvējamie dzesētāji ir ideāli piemēroti:

Tirdzniecības ēkas

Tirdzniecības centri, biroju ēkas

Rūpniecības iekārtas

Ražošanas rūpnīcas, ķīmiskās rūpnīcas, saldētavas

Medicīnas iestādes

Slimnīcas, laboratorijas

Datu centri

Serveru telpas, mākoņdatošanas centri

parametrs



Augstas-efektivitātes nominālo saldēšanas veiktspējas parametru tabula
Modelis RTAG-H 100 125 145 155 170 190 205 225 255 285 310 340 375 400 440
Aukstumaģents KW 341 429 496 534 578 635 685 774 878 993 1098 1155 1289 1384 1540
Ton 97 122 141 152 164 181 195 220 250 282 312 328 367 393 438
Jauda   KW 100 123 145 158 172 184 205 230 258 290 319 346 377 423 474
Aukstumaģents   R134a
Barošanas avots   380V150Hz/3Ph
Kompresors Tips Horizontālais pusslēgts skrūves kompresors
Shrter Wye{0}}Delta slēgtās pārejas starteris
Ķēdes 1 2 2 2 2 2 2 2 2 2 2 2 2 2 2
Minimālā slodze 30% 15% 15% 15% 15% 15% 15% 15% 10% 7.50% 7.50% 7.50% 7.50% 7.50% 7.50%
Iztvaicētājs Tips Shell & Tube (CHIL)
Vērtējuma plūsma I/S 16.3 20.4 23.6 25.4 27.5 30.3 32.6 36.9 41.8 47.3 52.3 55 61.4 65.9 73.4
Vērtējums WPD kPa 42.5 38.7 51.5 50.7 39.2 47.1 42.6 44.4 49.1 50 48.7 53.7 52.1 49.4 40.4
caurules izmērs mm DN100 DN125 DN125 DN125 DN150 DN150 DN150 DN150 DN150 DN150 DN150 DN150 DN200 DN200 DN200
Kondensators Ventilatora tips Aksiālā plūsma
Daudzums per 6 8 8 8 8 10 10 12 14 14 16 16 18 18 20
jauda KW/per 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.8 1.8 1.8 1.8 1.8 1.8
Ventilatora ātrums RPM 950 950 950 950 950 950 950 950 950 970 970 970 970 970 970
Viena ventilatora gaisa plūsma m²/h 17,982 17,982 17,982 17,982 17,982 17,982 17,982 17982 17982 20000 20000 20000 20000 20000 20000
Maksimālais RLA A 269 319 369 405 441 489 528
Palaišanas-pašreizējais A 406 371 413 513 543 576 609
Aukstumaģents
maksas		 1 kg 94 80 76 76 76 81 82 98 140 140 158 174 148 148 183
ckt 2 kg NA 62 76 76 76 81 82 98 69 69 75 75 148 148 183
Izmērs Garums mm 3,840 5020 5020 5020 5020 6200 6200 7380 8995 8995 10130 10130 11310 11310 11810
Platums mm 2245 2245 2501 2245 2245 2245 2245 2245 2245 2245 2245 2245 2245 2245 2245
Augstums mm 2501 2373 4130 2501 2501 2501 2501 2501 2501 2480 2480 2480 2480 2480 2480
Piegādes svars kg 2805 5614 4364 4174 4341 4699 4798 5354 7121 7341 8028 8044 9212 9362 10197
Operācijas svars kg 2960 4046 4364 4421 4602 4971 5085 5473 7227 7461 8165 8181 9363 9529 10403
Piezīmes:
1. Dzesēšanas apstākļi: ieplūdes un izplūdes ūdens temperatūra 12 grādi C/7 grādi , apkārtējās vides temperatūra 35 grādi ; piesārņojuma koeficients 0,018m. grāds /kW, 85-225 tonnu mašīnas iztvaicētājs ir 2 procesi, 255 tonnas un vairāk mašīnas iztvaicētājs ir 1 process;
2. Īpaši-zems trokšņa līmenis, plaša zvana temperatūra vai zemas gredzena temperatūras iespējas, gaisa pusē tiek izmantots EC motors;
3. Barošanas avota veids tiek izvēlēts atbilstoši vienības spriegumam (380V/50Hz/3Ph, 400V/50Hz/3Ph, 415V/50Hz/3Ph trīs iespējas), un tabulā norādītā strāvas vērtība ir balstīta uz 380V/50Hz/3Ph;
4. Trane produkti tiek pastāvīgi uzlaboti un atjaunināti. Ja būs kādas izmaiņas datos augstāk esošajā tabulā, mēs jums atsevišķi neziņosim. Lūdzu, piedod mums.



Modelis RTAG-X 85 100 125 145 155 170 190 205 225 255 285 310 340 375 400 410 440
Jauda KW 294.1 354 444 514 554 600 652 709 791 897 1029 1115 1182 1314 1411 1455 1576
Ton 83.6 101 126 146 157 171 171 202 225 255 293 317 336 374 401 414 448
Jauda   KW 80.5 98 118 138 150 162 162 196 221 249 277 307 325 368 411 399 449
Aukstumaģents   R134a
Barošanas avots   380V150Hz/3Ph
Kompresors Tips Horizontālais pusslēgts skrūves kompresors
Starteris Wye{0}}Delta slēgtās pārejas starteris
Ķēdes 1 1 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2
Minimālā slodze 30% 30% 15% 15% 15% 15% 15% 15% 15% 10.00% 10.00% 10.00% 10.00% 8.00% 8.00% 8.00% 8.00%
Iztvaicētājs Tips Shell & Tube (CHIL)
Vērtējuma plūsma I/S 14 16.9 21.2 24.5 26.4 28.6 31.1 33.8 37.7 42.7 49 53.1 56.3 62.6 67.2 69.3 75.1
Vērtējums WPD kPa 36.6 43.3 29.8 44.7 46 40.1 47.2 36.3 39.2 51.2 53.5 50.1 56.1 44.7 43.8 46.4 42.3
caurules izmērs mm DN100 DN100 DN125 DN125 DN125 DN125 DN150 DN150 DN150 DN150 DN150 DN150 DN150 DN200 DN200 DN200 DN200
Kondensators Ventilatora tips Aksiālā plūsma
Daudzums per 6 6 10 10 10 10 12 12 14 16 18 18 20 20 20 24 24
jauda KW/per 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.8 1.8 1.8 1.8 1.8 1.8 1.8
Ventilatora ātrums RPM 950 950 950 950 950 950 950 950 950 950 970 970 970 970 970 970 970
Viena ventilatora gaisa plūsma m²/h 17,982 17,982 17,982 17,982 17,982 17,982 17,982 17982 17982 17982 20000 20000 20000 20000 20000 20000 20000
Maksimālais RLA 1 Vadības panelis 1 A 230 269 327 377 413 449 496 536 543 453 507 547 556 498 537 547 547
  Vadības panelis 2                   - 226 275 275 275 498 537 547 547
Sākt-
Pašreizējais		 Vadības panelis 1 A 373 406 371 413 513 543 576 609 759 637 720 753 759 717 747 753 753
  Vadības panelis 2                   - 441 530 530 530 717 747 753 753
Aukstumaģents
maksas		 1 kg 94 100 89 85 85 85 90 91 104 156 165 166 198 167 167 174 202
ckt 2 kg NA NA 71 85 85 85 90 91 104 69 77 83 82 167 167 174 202
Izmērs Garums mm 3,840 3840 6200 6200 6200 6200 7380 7380 8602 10130 11310 11310 11810 11810 11810 14850 14850
Platums mm 2245 2245 2245 2245 2245 2245 2245 2245 2245 2245 2245 2245 2245 2245 2245 2245 2245
Augstums mm 2501 2501 2501 2501 2501 2501 2501 2501 2501 2501 2480 2480 2480 2480 2480 2480 2480
Piegādes svars kg 2740 2910 4266 4609 4647 4814 5041 5150 5931 7695 8278 8364 8673 9982 10111 10799 11314
Operācijas svars kg 2888 3069 4515 4868 4912 5093 5331 5466 6062 7801 8398 8501 8810 10149 10294 10982 11520
Piezīmes:
1. Dzesēšanas apstākļi: ieplūdes un izplūdes ūdens temperatūra 12 grādi C/7 grādi , apkārtējās vides temperatūra 35 grādi ; piesārņojuma koeficients 0,018m. grāds /kW, 85-225 tonnu mašīnas iztvaicētājs ir 2 procesi, 255 tonnas un vairāk mašīnas iztvaicētājs ir 1 process;
2. Īpaši-zems trokšņa līmenis, plaša zvana temperatūra vai zemas gredzena temperatūras iespējas, gaisa pusē tiek izmantots EC motors;
3. Barošanas avota veids tiek izvēlēts atbilstoši vienības spriegumam (380V/50Hz/3Ph, 400V/50Hz/3Ph, 415V/50Hz/3Ph trīs iespējas), un tabulā norādītā strāvas vērtība ir balstīta uz 380V/50Hz/3Ph;
4. Trane produkti tiek pastāvīgi uzlaboti un atjaunināti. Ja būs kādas izmaiņas datos augstāk esošajā tabulā, mēs jums atsevišķi neziņosim. Lūdzu, piedod mums.








Modelis RTAG-P 85 100 125 145 155 170 190 205 225 230 255 285 310 340 375 400 410 440 460
Jauda KW 289 345 444 514 548 587 640 694 759 791 863 984 1089 1146 1281 1281 1373 1483 1582
Ton 82 98 126 146 156 167 182 197 216 221 245 280 310 326 364 390 422 435 442
Jauda   KW 81 99 120 140 152 165 178 198 236 225 261 292 318 347 380 425 457 474 449
Aukstumaģents   R134a
Barošanas avots   380V150Hz/3Ph
Kompresors Tips Horizontālais pusslēgts skrūves kompresors
Starteris Wye{0}}Delta slēgtās pārejas starteris
Ķēdes 1 1 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 4
Minimālā slodze 36% 36% 18% 18% 18% 18% 18% 18% 18% 18% 12% 12.00% 12.00% 12.00% 9.00% 9.00% 9.00% 9.00% 9.00%
Iztvaicētājs Tips Shell & Tube (CHIL)
Vērtējuma plūsma I/S 13.8 16.4 21.2 24.5 26.1 28 30.5 33.1 36.2 37.1 41.1 46.9 51.9 54.6 61 65.4 70.63 72.8 74.1
Vērtējums WPD kPa 36.8 43.3 35.3 47.1 47.4 40.5 47.8 36.6 42.8 38 47.5 49.1 47.8 52.8 51.4 48.7 48 39.9 38
caurules izmērs mm DN100 DN100 DN125 DN125 DN125 DN125 DN150 DN150 DN150 DN150 DN150 DN150 DN150 DN150 DN150 DN200 DN200 DN200 DN150
Kondensators Ventilatora tips Aksiālā plūsma
Daudzums per 6 6 10 10 10 10 12 12 12 14 14 14 16 16 18 18 24 20 28
jauda KW/per 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.8 1.8 1.8 1.8 1.8 2.8 1.8 1.5
Ventilatora ātrums RPM maks.910
min200		 maks.910
min200		 maks.910
min200		 maks.910
min200		 maks.910
min200		 maks.910
min200		 maks.910
min200		 maks.910
min200		 maks.910
min200		 maks.910
min200		 maks.910
min200		 maks.970
min200		 maks.970
min200		 maks.970
min200		 maks.970
min200		 maks.970
min200		 maks.970
min200		 maks.970
min200		 maks.910
min200
Viena ventilatora gaisa plūsma m²/h 17,051 17,051 17,051 17,051 17,051 17,051 17,051 17,051 17,051 17,051 17,051 20000 20000 20000 20000 20000 23,000 20000 17,051
Maksimālais RLA 1 Vadības panelis 1 A 230 269 327 377 413 449 496 536 536 543 445 493 542 542 493 533 570 537 543
  Vadības panelis 2                     - 226 270 270 270 493 533 570 537 543
Sākt-
Pašreizējais		 Vadības panelis 1 A 195 228 285 327 357 387 420 453 546 462 631 670 753 753 631 747 764 747 462
  Vadības panelis 2                     - 226 266 266 266 631 741 764 747 462
Aukstumaģents
maksas		 1 kg 94 100 89 85 85 85 90 91 98 104 140 140 158 174 148 148 202 183 104/104
ckt 2 kg     71 85 85 85 90 91 98 104 69 69 75 75 148 148 202 183 104/104
Izmērs Garums mm 3,970 3970 6330 6330 6330 6330 7510 7510 7510 8732 9200 9200 10380 10380 11560 11560 14980 11810 17514
Platums mm 2245 2245 2245 2245 2245 2245 2245 2245 2245 2245 2245 2245 2245 2245 2245 2245 2245 2245 2245
Augstums mm 2501 2501 2501 2501 2501 2501 2501 2501 2501 2501 2501 2480 2480 2480 2480 2480 2480 2480 2480
Piegādes svars kg 3020 3190 4646 4989 5027 5194 5421 5530 5734 6411 7471 7691 8378 8394 9562 9712 11279 10397 12822
Operācijas svars kg 3170 3351 4895 5248 5292 5473 5711 5846 5853 6542 7577 7811 8515 8531 9713 9879 11462 10603 1308
Piezīmes:
1. Dzesēšanas apstākļi: ieplūdes un izplūdes ūdens temperatūra 12 grādi C/7 grādi , apkārtējās vides temperatūra 35 grādi ; piesārņojuma koeficients 0,018m. grāds /kW, 85-225 tonnu mašīnas iztvaicētājs ir 2 procesi, 255 tonnas un vairāk mašīnas iztvaicētājs ir 1 process;
2. Īpaši-zems trokšņa līmenis, plaša zvana temperatūra vai zemas gredzena temperatūras iespējas, gaisa pusē tiek izmantots EC motors;
3. Barošanas avota veids tiek izvēlēts atbilstoši vienības spriegumam (380V/50Hz/3Ph, 400V/50Hz/3Ph, 415V/50Hz/3Ph trīs iespējas), un tabulā norādītā strāvas vērtība ir balstīta uz 380V/50Hz/3Ph;
4. Trane produkti tiek pastāvīgi uzlaboti un atjaunināti. Ja būs kādas izmaiņas datos augstāk esošajā tabulā, mēs jums atsevišķi neziņosim. Lūdzu, piedod mums.








Modelis RTAG-S 125 145 155 170 190 205
Jauda KW 440 510 546 586 642 695
Ton 125 145 155 167 183 198
Jauda KW 139 160 173 187 201 222
COP KW/KW 3.16 3.2 3.16 3.14 3.19 3.13
IPLV KW/KW 4.2 4.22 4.23 4.22 4.31 4.26
Aukstumaģents R134a
Barošanas avots 380V150Hz/3Ph
Kompresors Tips Horizontālais pusslēgts skrūves kompresors
Starteris Wye{0}}Delta slēgtās pārejas starteris
Ķēdes 2 2 2 2 2 2
Minimālā slodze 18% 18% 18% 18% 18% 18%
Iztvaicētājs Tips Shell & Tube (CHIL))
Vērtējuma plūsma I/S 21 24 26 28 31 33
Vērtējums WPD kPa 41 54 47 40 50 44
caurules izmērs mm DN125 DN125 DN125 DN150 DN150 DN150
Kondensators Ventilatora tips Aksiālā plūsma
Daudzums per 8 8 8 8 10 10
jauda KW/per 1.8 1.8 1.8 1.8 1.8 1.8
Ventilatora ātrums RPM maks.910
min200		 maks.910
min200		 maks.910
min200		 maks.910
min200		 maks.910
min200		 maks.910
min200
Viena ventilatora gaisa plūsma m²/h 17,982 17,982 17,982 17,982 17,982 17,982
Maksimālais RLA 1 Vadības panelis 1 A 319 369 405 441 489 528
Sākt-
Pašreizējais		 Vadības panelis 1 A 285 327 357 387 420 453
Aukstumaģents
maksas		 1 L 6 6 7 8 8 8
ckt 2 L 6 6 6 8 8 8
Izmērs Garums mm 5,150 5150 5150 5150 6330 6330
Platums mm 2245 2245 2245 2245 2245 2245
Augstums mm 2480 2480 2480 2480 2480 2480
Piegādes svars kg 4202 4510 4554 4721 5079 5178
Operācijas svars kg 4426 4744 4801 4982 5351 5465
Piezīmes:
1. Dzesēšanas apstākļi: ieplūdes un izplūdes ūdens temperatūra 12 grādi C/7 grādi , apkārtējās vides temperatūra 35 grādi ; piesārņojuma koeficients 0,018m. grāds /kW, 85-225 tonnu mašīnas iztvaicētājs ir 2 procesi, 255 tonnas un vairāk mašīnas iztvaicētājs ir 1 process;
2. Īpaši-zems trokšņa līmenis, plaša zvana temperatūra vai zemas gredzena temperatūras iespējas, gaisa pusē tiek izmantots EC motors;
3. Barošanas avota veids tiek izvēlēts atbilstoši vienības spriegumam (380V/50Hz/3Ph, 400V/50Hz/3Ph, 415V/50Hz/3Ph trīs iespējas), un tabulā norādītā strāvas vērtība ir balstīta uz 380V/50Hz/3Ph;
4. Trane produkti tiek pastāvīgi uzlaboti un atjaunināti. Ja būs kādas izmaiņas datos augstāk esošajā tabulā, mēs jums atsevišķi neziņosim. Lūdzu, piedod mums.



Kā uzticams dzesētāju piegādātājs Ķīnā mēs piedāvājam RTHG ūdens-dzesējamos Trane skrūvējamos dzesētājus kā risinājumu liela mēroga-saldēšanas vajadzībām. Pateicoties energoefektīvai veiktspējai, elastīgai konfigurācijai un videi draudzīgam dizainam, šie dzesētāji nodrošina uzticamus, izdevīgus{5}profesionālus risinājumus jauniem projektiem. komanda, kas piedāvā pielāgotus saldēšanas risinājumus, kas atbilst jūsu īpašajām prasībām.



Tehniskie resursi

DOKUMENTA NOSAUKUMS APRAKSTS VALODA RESURSA VEIDS
160.67-EG1 YST inženierzinātņu rokasgrāmata angļu valoda Inženierzinātņu rokasgrāmata
